摘要

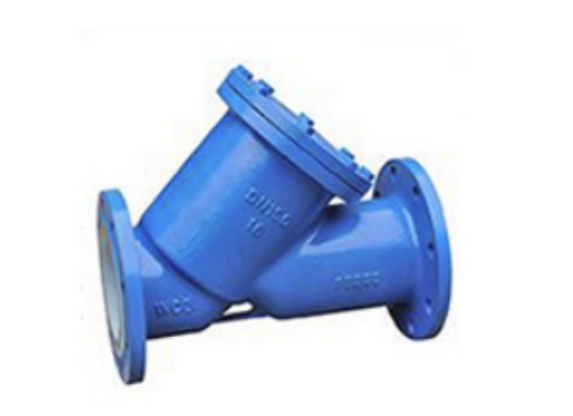

本系列衬氟Y型过滤器适用于强酸、强碱等腐蚀性介质输送系统中，安装于管道中以过滤固体颗粒杂质，保护下游设备如阀门、泵、仪表的正常运行。采用优质衬氟工艺，具有优异的耐腐蚀性能和机械强度，广泛应用于化工、冶金、制药、电力、环保等行业。

规格

• 公称通径：DN15～DN300 / NPS ½"～12"

• 公称压力：PN10、PN16、PN25 / Class 150

• 适用温度：-25℃～+150℃（根据衬里材质不同）

• 主体材质：铸钢、不锈钢、球墨铸铁

• 衬里材质：F46（FEP）、PFA、PTFE

• 滤网材质：不锈钢304/316L、聚四氟乙烯涂层

• 连接方式：法兰连接（GB/T 9113、HG/T 20592、ASME B16.5）

• 设计制造标准：HG/T 3704、GB/T 12238

• 压力测试标准：GB/T 13927、API 598、EN 12266-1

• 认证体系：ISO 9001、CE、SIL、EAC

特点

• 高耐腐蚀性衬氟层
  接触介质部分全部内衬F46、PFA或PTFE材质，具有极强的耐酸碱能力，适用于各类强腐蚀工况，能稳定运行于高浓度盐酸、硫酸、氢氟酸等场景。

• 可更换滤网结构
  滤网采用可拆卸设计，便于定期维护与清洗，常规为60～200目不锈钢编织网，可根据工况定制更高精度过滤要求。

• 低阻力流道设计
  Y型结构使介质流动阻力小、压损低，有效避免杂质堆积造成流速下降，保障系统运行效率。

• 结构紧凑，安装灵活
  占地空间小，适合水平或垂直安装，特别适用于空间受限区域的连续性工艺系统中。

• 强度高、抗压性好
  主体选用铸钢或不锈钢，结合高温烧结的衬氟层，兼顾机械强度与防腐性能，适合中高压场景稳定运行。

• 多种衬里材质可选
  可根据不同介质种类选择FEP、PFA或PTFE等不同衬氟材质，实现更合理的成本配置与寿命管理。
