摘要

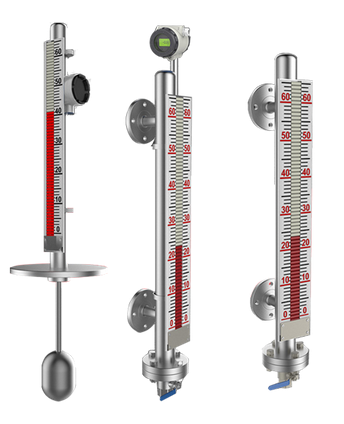

普通型侧装式磁翻板液位计是一种结构简单、指示直观、适用于常规工况液位测量与现场显示的液位仪表。采用浮子磁耦合原理，无需外加电源即可实时反映容器内液位变化，广泛应用于水处理、化工、制药、电力、冶金、造纸等行业的中低压常温液位测量场景。

规格

• 测量范围：300mm～6000mm（特殊可定制至10米）

• 过程连接：法兰侧装（DN20、DN25、DN50；HG20592、GB/T 9113、ANSI B16.5）

• 安装方式：侧侧式安装（底进底出）

• 测量介质：水、油、醇类、弱酸碱溶液等无强磁干扰的液体

• 工作压力：≤2.5MPa（标准型），高压型可定制至6.3MPa

• 工作温度：-20℃～+120℃（普通型），高温型可选至+250℃

• 主体材质：碳钢、不锈钢304/316L

• 浮子材质：钛、不锈钢、聚丙烯（根据介质密度与腐蚀性选择）

• 指示面材质：铝合金喷塑（可选不锈钢耐腐型）

• 翻柱颜色：红/白双色翻柱或红/银双色翻片

• 精度等级：±10mm

• 伴热/保温：可选（蒸汽夹套或电伴热）

• 电气信号输出：可选配远传变送器（4～20mA）、液位开关、报警器等

特点

• 直观可靠的机械指示
  液位变化通过浮子带动磁翻柱旋转，颜色翻转明显，远距离亦可清晰辨识，无需供电，故障率低，尤其适用于户外、无电源区域。

• 结构简单、安装维护方便
  标准法兰对接，安装便捷；无需特殊调试，维护周期长，适用于中小型储罐与工艺容器。

• 适应多种工业介质
  主体材质和浮子可根据介质种类定制，适配常见的水、柴油、液碱、废水、冷却液等应用场景。

• 可选配多种功能附件
  可扩展配套远传变送器模块，实现液位信号远程输出，支持DCS/PLC系统接入；也可加装高低液位报警开关，实现超限保护。

• 无介质泄露风险
  浮子磁耦合传递，不穿透管壁，无动密封部件，有效避免因液位波动或长时间使用带来的渗漏问题。
