德国艾瑞ARI STOBU蒸汽系统石墨密封截止阀

网站首页 ∷ 截断阀 ∷ 截止阀 ∷ 德国艾瑞ARI STOBU蒸汽系统石墨密封截止阀

当前位置：

发布时间: 2025-04-14 16:32

·改良型设计

·高强度不锈钢阀头

·高强度不锈钢阀杆

·高强度不锈钢阀座

·阀杆螺纹经滚压强化处理

·抛光阀杆

·高密度填料密封

·低流阻值，如阀体材质为铸钢/锻钢/不锈钢

·阀帽顶部配有螺纹衬套

·轴螺栓

商品信息

ARI STOBU石墨密封截止阀是德国艾瑞改良型截止阀，应用于蒸汽系统中。采用高强度不锈钢阀头、阀杆、阀座设计，高密度石墨填料密封，适用于蒸汽、气体、液体等介质

主要参数
公称通径：DN15-500
公称压力：PN16-40
阀门材质：铸铁，球墨铸铁，铸钢，锻钢，不锈钢
连接方式：法兰连接，对焊连接
安装形式：直通型，角型，Y型

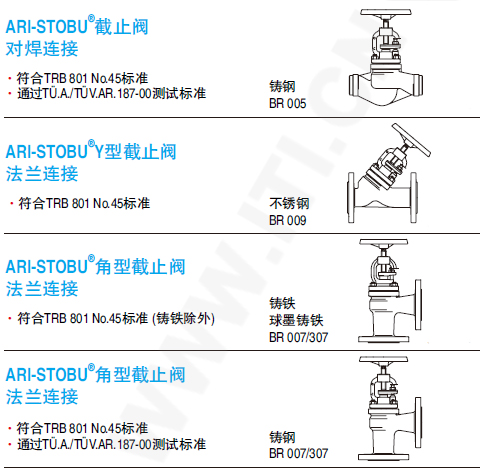

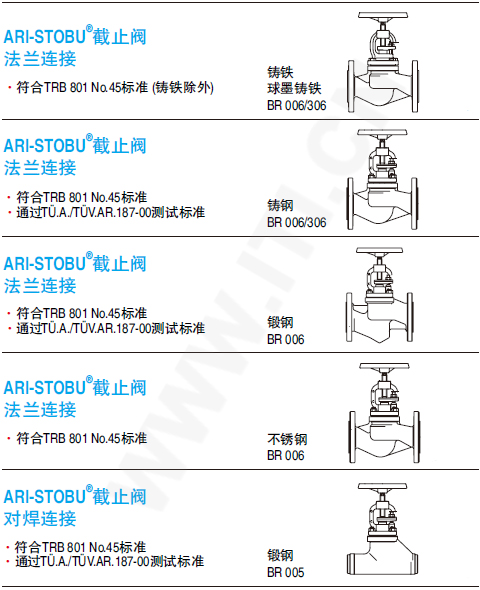

型号分类

ARI-STOBU 截止阀系列
1）性能更优
改良型设计：阀头、阀杆、阀座均为高强度不锈钢材质；阀杆经过抛光和滚压强化螺纹处理
密封选用高密度的石墨材料

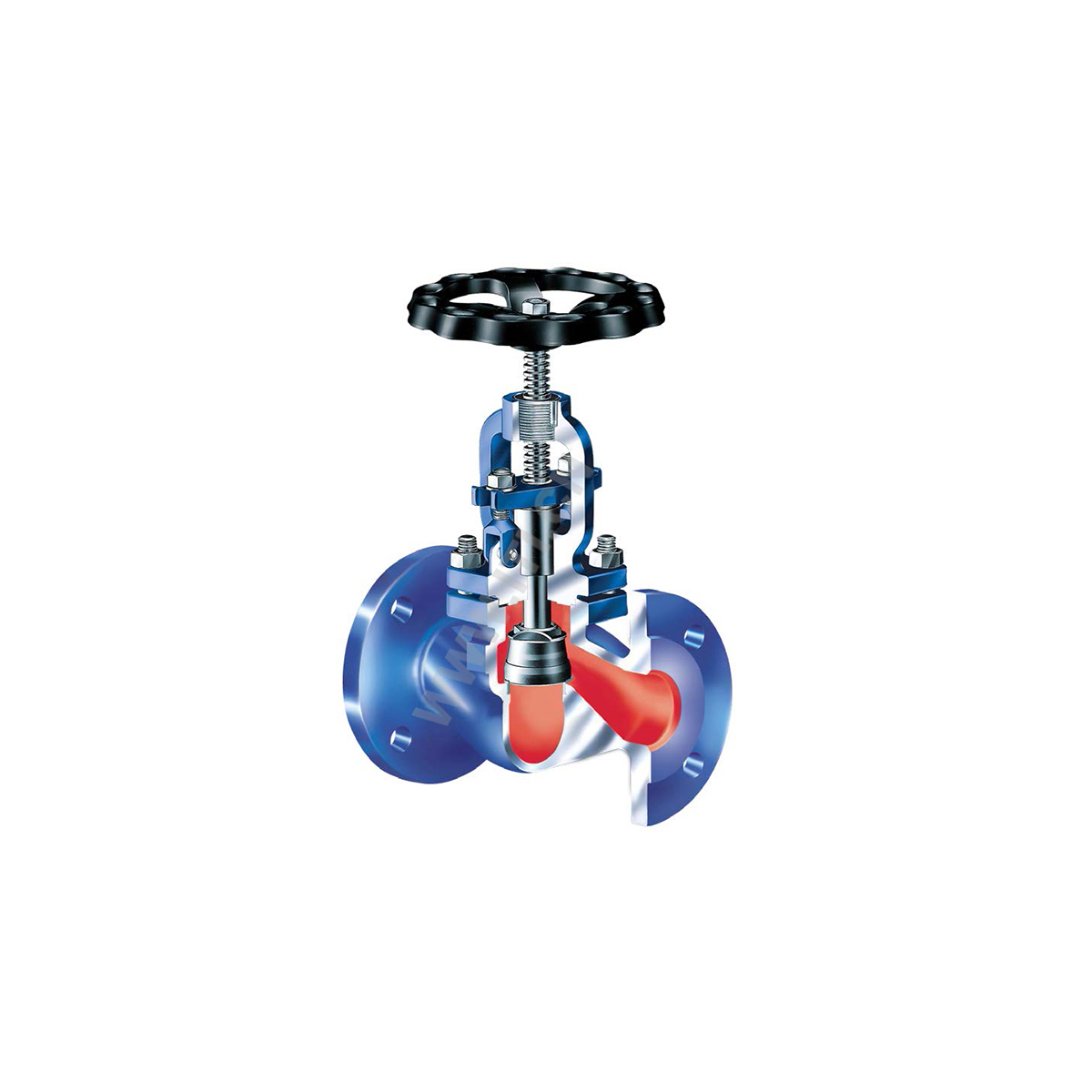

2）工作原理
关闭：由于介质流经阀头上方，对阀头产生一个下压力，从而有助于阀门的关闭
开启：逆时针转动手轮，阀杆向上提长，导阀脱离主阀，导阀开启。上游的介质通过导阀进入下游，下游压力渐渐升高，上下游的压差减小。当压差低于规定数值时，继续转动手轮开启主阀
3）更多选择
可以提供直通型、角型或Y型的设计和法兰、对焊连接方式

图片展示

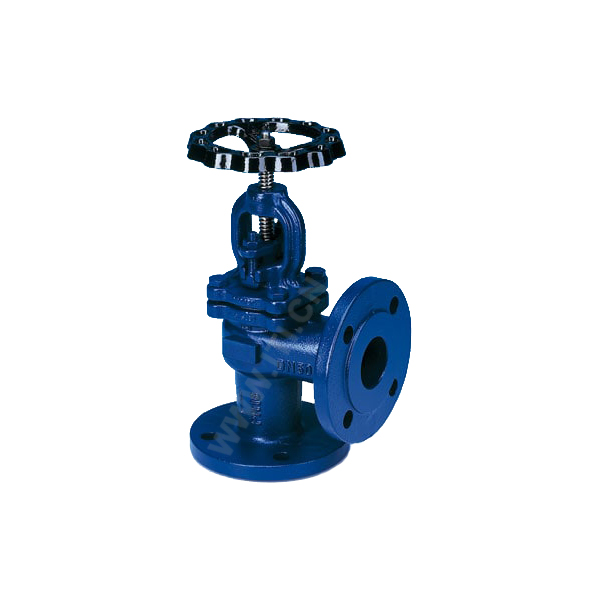

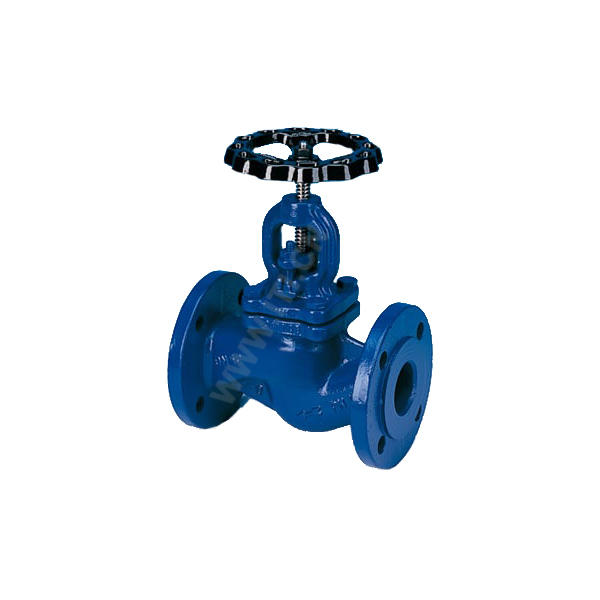

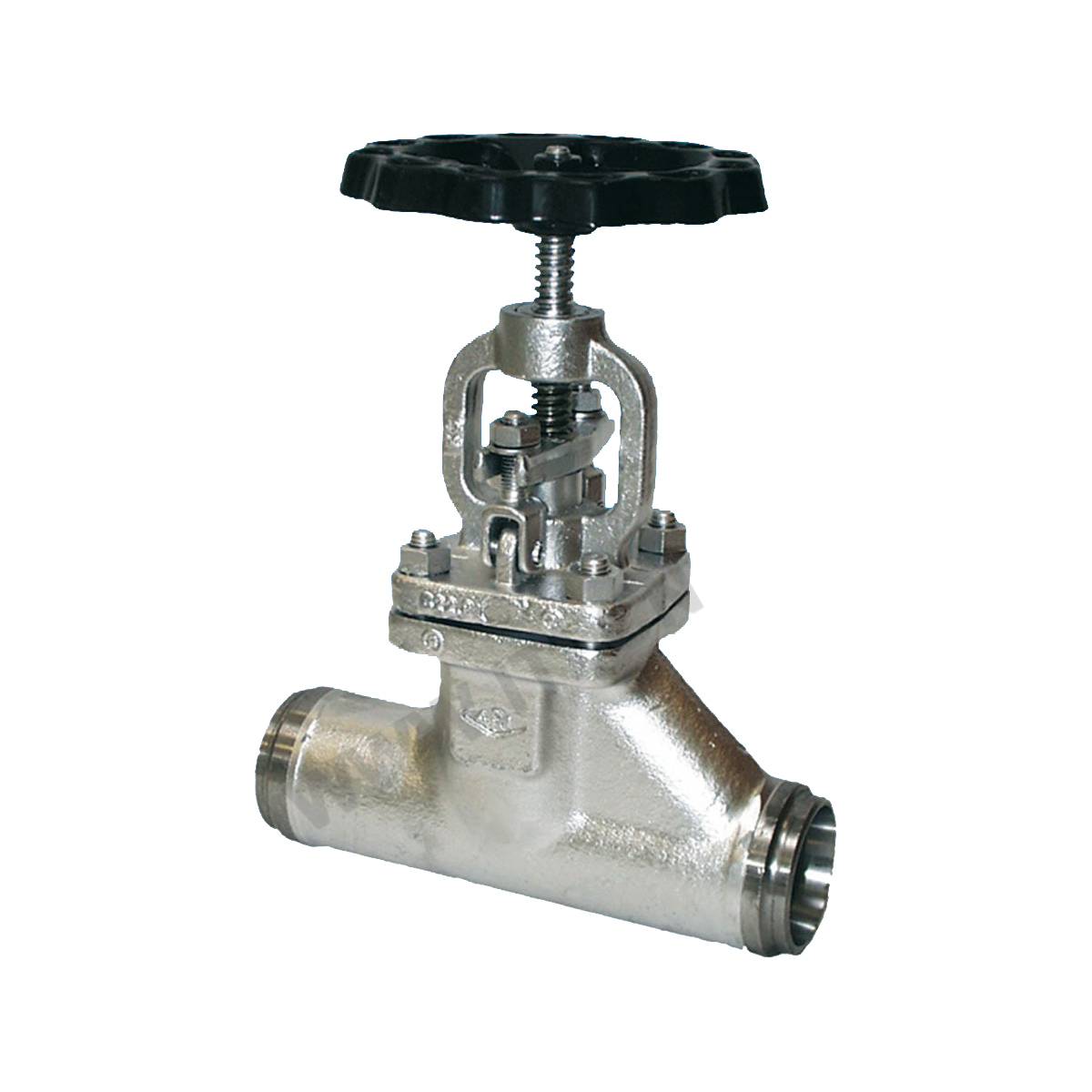

实物图

相关产品

系列	产品	系列型号	公称通径	公称压力	材质
截断系列	软密封闸阀	ARI-EURO WEDI	DN15-200	PN6-16	铸铁
	加强波纹管截止	ARI-FABA-Plus	DN15-400	PN16-40,ANSI150-300	铸铁,球墨铸铁,铸钢,锻钢,不锈钢
	加强波纹管截止	ARI-FABA ANSI(美标)	DN15-250,NPS 1/2"-10"	ANSI150-300	铸钢,锻钢
	超级波纹管截止	ARI-FABA-Supra I(工业)	DN15-400	PN16-40,ANSI150-300	铸钢,锻钢,不锈钢
	超级波纹管截止	ARI-FABA-Supra C(化工)	DN15-400	PN16-40,ANSI150-300	铸钢,锻钢,不锈钢
	石墨密封截止阀	ARI-STOBU	DN15-500	PN16-40	铸铁,球墨铸铁,铸钢,锻钢,不锈钢
	中压石墨密封	STOBU Medium pressure	DN10-100	PN63-160	铸钢，锻钢，合金钢
	工艺系统蝶阀	ARI-ZETRIX	DN150-600	PN16-40,ANSI150-300	铸钢,不锈钢
	软密封蝶阀	ARI-ZIVA-Z	DN25-600	PN6-16	球墨铸铁
		ARI-ZIVA-G	DN25-600	PN6-16	球墨铸铁
		ARI-ZESA	DN25-500	PN6-16	球墨铸铁
		ARI-GESA	DN25-500	PN10-16	球墨铸铁
	止回阀	ARI-CHECKO D	DN15-250	PN16-40	不锈钢
	止回阀	ARI-CHECKO V	DN15-500	PN6-40,PN63-100	铸铁,球墨铸铁,铸钢,锻钢,不锈钢
	过滤器	ARI-Strainer	DN15-300	PN6-40	铸铁,球墨铸铁,铸钢,不锈钢
	系统平衡阀	ARI-ASTRA	DN15-400	PN16	铸铁
	系统平衡阀	ARI-ASTRA Plus	DN15-400	PN16	铸铁,球墨铸铁
系统方案	蒸汽减压站	ARI-PREsys S	——	PN16-40	铸铁,球墨铸铁,铸钢,不锈钢
